Systèmes critiques embarqués

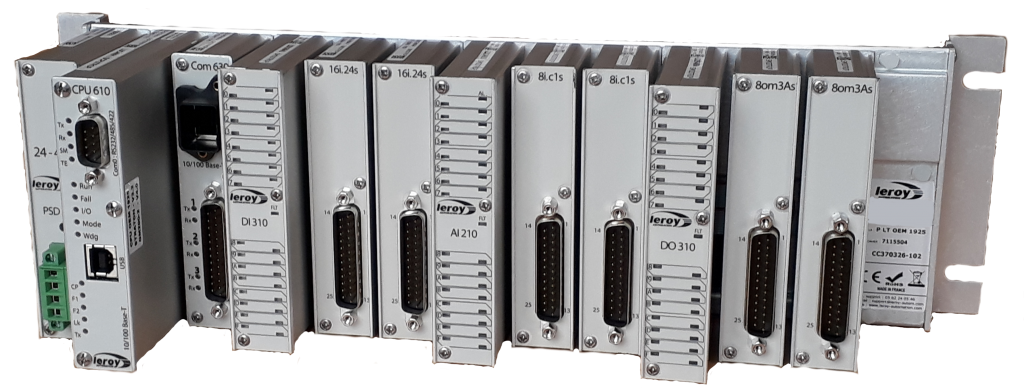

Automate LT

La gamme LT est une gamme d’automates modulaires pour les environnements militaires et industriels difficiles.



La version militaire comporte des améliorations qui permettent de supporter une utilisation dans un environnement plus sévère et de contribuer à la cybersécurité.

spécifications générales

ROBUSTESSE

Chaque module est intégré dans un fourreau aluminium qui assure simultanément

  • une immunité aux parasites électromagnétiques
  • une résistance mécanique élevée
  • une protection IP30
  • une bonne dissipation thermique

Versatilité

  • Le LT peut être installé en coffret ou en armoire.
  • La longueur des embases peut être définie selon le besoin entre 4 et 30 modules.
  • Les entrées/sorties peuvent être câblées en bornes à vis/cages à ressort (version industrielle) ou avec des connecteurs SubD (version militaire).
  • Le LT se fixe sur rail DIN,sur grille ou sur montant d’armoire avec des équerres.

Modularité

  • Entrées logiques : Blocs de 16, 32 ou 64 voies.
  • Sorties logiques : Blocs de 8, 16, 24 ou 32 voies.
  • Entrées/sorties analogiques : Blocs de 8 ou 16 voies.
  • Le LT peut traiter jusqu’à 960 voies

Compacité

  • Hauteur = 105 mm
  • Profondeur = 84 mm
  • Largeur = 25 mm x le nombre de modules

unités centrales

Capacité

  • Processor Marvel XScale 32 bits 400Mips
  • Mémoires : 64 Mo de RAM, 32 Mo de FLASH, 8 Ko de FRAM rémanente
  • Stockage de masse pour Big data : 1 Go de NAND
  • Horloge secourue 45 jours

PORTS DE COMMUNICATION

  • 1 ou 2 ports Ethernet 10/100baseT RJ45 (avec Jupe antivibration en version militaire)
  • 0 ou 3 liaisons séries RS232/RS485 (Connecteur SubD 25 points)

MODES DE PROGRAMMATION

  • Programmation en langages IEC61131-3 (Ladder, Grafcet, Structured Text) avec l’atelier Straton de CopaData.
  • Programmation en langage C avec le Software Development Kit sous l’IDE Eclipse.

entrées/SORTIES

Sorties logiques STATIQUES

  • Tension nominale : 24Vcc
  • Courant nominal : 350mA par groupe de 8 sorties
  • Visualisation ON/OFF par led “orange”

Sorties analogiques

  • Sorties courant : 4mA à 20mA
  • Sorties tension : -10Vcc à +10Vcc
  • Résolution : 11 bits, 0 à 2048 points
  • Point commun entre voies
  • LSB : 4.88mV
  • Visualisation ON/OFF par led “verte”

Sorties logiques à relais

  • Contact Travail libre de potentiel.
  • Pouvoir de coupure : 6A
  • Plus de 30 millions de manoeuvres
  • Visualisation ON/OFF par led “orange”

Entrées logiques

  • Tension nominale : 24Vcc
  • Modularité : 16, 32, 64 entrées par bloc
  • Entrées résistives IEC61131 type P (5,5kW, 5mA à 24V)
  • Visualisation ON/OFF par led “verte”

Entrées analogiques

  • Entrées en courant : ±21mA
  • Entrées en tension : ±10V
  • Résolution : 13 bits + signe
  • Voies non isolées entre elles
  • Erreur max ±0.5 % sur la pleine échelle

Entrées logiques 4 états à contrôle de filerie

LES ENTRÉES LOGIQUES À CONTRÔLE DE FILERIE SONT CONÇUES POUR LA SURVEILLANCE DE SITES SENSIBLES ET LA LUTTE ANTI-INTRUSION D’INSTALLATIONS CRITIQUES.

  • Les entrées à contrôle de filerie permettent de détecter les 4 états d’une ligne entre le capteur et l’entrée de l’automate : capteur Normalement Ouvert, Normalement Fermé, ligne en Court Circuit ou ligne coupée.
  • Les résistances de détection installées près du capteur peuvent être choisies entre 1 Kohm et 10 Kohm.
  • L’automate fournit 1 bit d’état et 1 bit de défaut pour coder les 4 états.
  • La distance entre le capteur et l’entrée de l’automate peut atteindre 200 mètres.

VERSION POUR ENVIRONNEMENTS Sévères

tenues climatique et électromagnétique

  • Température de fonctionnement étendue: -40°C +70°C
  • Les cartes sont tropicalisées.
  • Tenue électromagnétique augmentée pour respecter la norme AECTP500

Tenue mécanique

  • Les connecteurs d’entrées/sorties sont des SubD vissés
  • Les connecteurs Ethernet RJ45 sont munis de jupes anti-vibrations.
  • Les fixations sur les montants sont renforcées

services logiciels pour contribuer à la cybersécurité

  • Protocole SNMP V3
  • SSH
  • SFTP
  • HTTP / HTTPS Server
  • PAM
  • Open VPN service (Client et Serveur)
  • Gnu TLS (SSL, TLS, DTLS protocols)
  • Open LDAP services
  • NTPS client

Version en rack 1U ou 2U

Pour des installations avec une forte contrainte d’encombrement en hauteur, Leroy Automation peut proposer un packaging en rack 19 pouces 1U ou 2U selon le nombre de cartes I/O. Le câblage des entrées/sorties est réalisé en face arrière.

LT 1U
