Systèmes critiques embarqués

Micro-automates MX

Les modules MX sont des boîtiers d’acquisition et de commande sur réseau Modbus RS485.

A la différence des modules TES, les modules MX sont programmables en langages IEC61131-3.

Ils ont donc la fonction de micro-automates locaux et peuvent pré-traiter les informations dans un ensemble de big data.

Les modules MX sont déployés dans le système de contrôle-commande du porte-avions Charles de Gaulle.

présentation

4 modèles dans la GAMME

Modèle
Interfaces
Code OTan
MT32

32 entrées logiques 24Vcc

5998 14 585 87 16

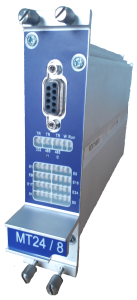

MT24/8

24 entrées logiques et 8 sorties logiques

5998 14 585 87 18

MT16/16

16 entrées logiques et 16 sorties logiques

5998 14 585 87 20

MA08

8 entrées analogiques

5998 14 585 87 27

  • Cassette blindée Europe 3U 6TE  pour insertion en rack
  • Hauteur x Largeur x Profondeur = 129 x 30 x 192 mm. 475g
  • Face arrière connecteur DIN41612 :
    • câblage des entrées, des sorties
    • câblage des réseaux RS485
    • câblage de l’alimentation et du détrompage du module.
  • Face avant :
    • liaison RS232 pour la connexion à l’atelier de programmation
    • LED de diagnostic des entrées, sorties et réseau
  • Port  d’exploitation en face arrière
    • RS485 monopaire
    • Port Modbus RTU  Esclave
    • 2 ports de communication indépendants pour le MT24/8
  • Port de programmation RS232 en face avant avec l’atelier de programmation
  • MTBF : IEC TR 62380 45°C Naval Sheltered  : >1.000.000 h
  • Température de fonctionnement : -20°C/+70°C
  • Explosion/chocs EN61373 Cat 2 : 30g/11ms
  • IP20
  • Protection contre les surtensions : 40V pendant 1s

entrées/SORTIES

Entrées logiques

  • Entrées logiques de type P à absorption de courant
  • Impédances capteur : <2.2 kohm = “1 logique”; >10 kohm = “0 logique”
  • LED verte en face avant : allumée = 1 logique

Entrées analogiques

  • Type entrée courant 0-20 mA
  • Résistance d’entrée >125 ohm
  • Résolution : 12 bits signés

Sorties logiques

  • Sortance par voie = 170mA max
  • LED orange en face avant = allumée = sortie commandée “ON”

MODES DE PROGRAMMATION

Atelier de programmation IEC61131-3
  • Les modules sont programmables avec l’atelier Straton de CopaData : Ladder, Grafcet, Structured text, …
  • Diagnostic dynamique
  • Paramétrage rapide du port de communication
  • Toutes les fonctions d’un atelier complet pour réaliser une application d’automate
